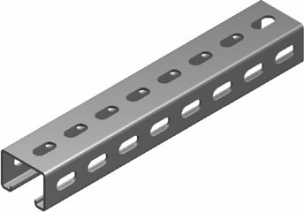

CMD40H40... C-uholník montážny

Informácie

POUŽITIE
Na vešanie lámp aj ako konštrukčný prvok

na pripevnenie káblových žľabov a rebríkov.

Ako stojina pre výložníky typu: WW, WWS/WWSO, WWC,

WWCN, WMC/WMCO, WMCN, WPL, WWD, WPT, WTL, WWT.

MATERIÁL
Oceľový plech zinkovaný metódou Sendzimira EN 10346:2011,

Na objednávku:

F - oceľový plech žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ EN 10088, dĺžky do 3 m,
L - lakovanie práškové ľubovoľnej farby.
  •  šírka C-uholníka vyhotoveného z plechu
          o hrúbke 3 mm je 40,5 mm,
  • možnosť objednania ľubovoľných dĺžok do 6 m,
  • na montáž C-uholníka je potrebné použiť
          skrutky SGKM10x20 alebo SGM10x20.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,2 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Výška H [mm] Hmotnosť [kg]
CMD40H40/02 200 40 614002 30 40 0,22
CMD40H40/03 300 40 614003 30 40 0,33
CMD40H40/04 400 40 614004 30 40 0,45
CMD40H40/05 500 40 614005 30 40 0,56
CMD40H40/1 1000 40 614010 8 40 1,12
CMD40H40/2 2000 40 614020 8 40 2,24
CMD40H40/3 3000 40 614030 8 40 3,36
CMD40H40/6 6000 40 614060 8 40 6,72
