53-Káblový rebrík-typ strop na dvoch úrovniach (vetrikálna poloha)

Informácie

Vzorová nenormovaná konštrukcia
s funkčnou odolnosťou v požiari.



Príklad nenormovanej konštrukcie na uloženie káblov

v káblovom rebríku upevnenom vertikálne typ strop.



Pozor! Na montáž káblov ku rebríkom

použite strmeňové príchytky UK1/UKO1...


  •    Hrúbka plechu káblového rebríka 1,5 mm.
  •    Vzdialenosť podpier 1,5 m.
  •    Vzdialenosť priečok rebríka 300 mm.
  •    Maximálne zaťaženie 20 kg/m.

  •    Šírka káblového rebríka 100, 200, 300 alebo 400 mm.

XIX/57

Naspäť na začiatok ↑

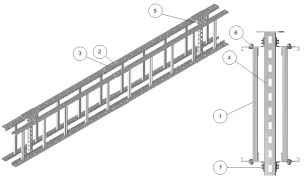

Zostava prvkov

P.č. Názov produktu Symbol Katalógové číslo Ks v závese
1 DUP/DUOP...H60 Rebrík DUP/DUOP400H60/3 466340
2
 /
3,0 m
2 LDC/LDOCH60 Spojka rebríka LDC/LDOCH60 461001
4
 /
3,0 m
3 SGK... Skrutka s pol. hlav. + mat. (kpl.) SGKM8x14 651241
16
 /
3,0 m
4 WPCW/WPCO... Nosník stropný WPCW/WPCO500 750650
1
 /
1,5 m
5 UTM/UTMO Držiak trojuholníkový UTM/UTMO 751700
4
 /
1,5 m
6 SGK... Skrutka s pol. hlav. + mat. (kpl.) SGKM8x14 651241
12
 /
1,5 m
7 SM... Skrutka (komplet) SMM8x16 652643
4
 /
1,5 m
