81-Drôtený žľab-typ strop

Informace

Vzorová nenormovaná konštrukcia
s funkčnou odolnosťou v požiari.



Príklad nenormovanej konštrukcie na uloženie káblov

v drôtenom káblovom žľabe typ strop bez použitia

odľahčenia zo závitovej tyče.



  •    Konštrukcia bez závitovej tyče.
  •    Vzdialenosť podpier 1,5 m.
  •    Maximálne zaťaženie 20 kg/m.

  •    Šírka drôteného žľabu 100, 200, 300 alebo 400 mm.

XIX/72

Zpět na začátek ↑

Nastavit prvky

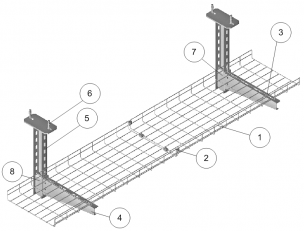

O ne Produkt Symbol Katalogové číslo ks v závěsu
1 KDS/KDSO...H60 Drátěný žlab KDS/KDSO400H60/3 970140
1
 /
3,0 m
2 USSN/USSO Spojka drátěného žlabu USSN/USSO 900201
5
 /
3,0 m
3 ZS/ZSO Držák ZS/ZSO 901600
2
 /
1,5 m
4 WWCT/WWCTO... Výložník WWCT/WWCTO400 713040
1
 /
1,5 m
5 WPCE/WPCEO... Nosník stropní WPCE/WPCEO800 721580
1
 /
1,5 m
6 PSRO... Kotva Prstenová s maticí PSROM10x80 804100
2
 /
1,5 m
7 SM... Šroub se šestihrannou hlavou (komplet) SMM10x120 651443
1
 /
1,5 m
8 BR... Dištančný plech BR70 700400
1
 /
1,5 m
Přidej vybrané do projektu Přidej vše do projektu
Zadejte délku kabelové trasy [m]:
Přepočítej
