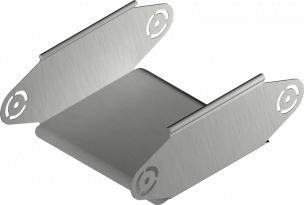

ELBJ...H100 Prvok kĺbového oblúka žľabu

Informácie

POUŽITIE

Zmena smeru vedenia káblovej trasy.

MATERIÁL

Oceľový plech zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľový plech, žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ,
L - lakovanie práškové ľubovoľnej farby.


  • K montáži je potrebné použiť skrutky SGKM6x12 alebo SGM6x12
  • Možnosť vytvorenia oblúkov o ľubovoľnom polomere za pomoci otočných spojok.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,0 mm
Symbol Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť [kg]
ELBJ100H100 100 117510 4 0,54
ELBJ150H100 150 117515 4 0,63
ELBJ200H100 200 117520 4 0,71
ELBJ300H100 300 117530 4 0,88
ELBJ400H100 400 117540 4 1,04
ELBJ500H100 500 117550 4 1,21
ELBJ600H100 600 117560 4 1,37
