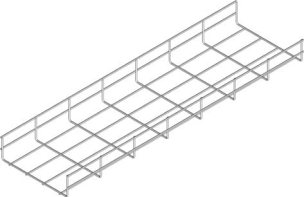

KDS/KDSO...H60 Drôtený žľab

Informácie

POUŽITIE
Vedenie káblových trás.

MATERIÁL
Oceľ galvanický zinkovaná.

Na objednávku:
F - oceľ žiarovo zinkovaná ponorom EN ISO 1461:2011
E - nerezová oceľ EN 10088
L - lakovanie v štandardnej farbe RAL

http://strader.sk/uploads/000052/0347.png









Naspäť na začiatok ↑

Verzie

Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KDS/KDSO60H60/3 3000 60 970106 8 0,55 2200
KDS/KDSO100H60/3 3000 100 970110 8 0,79 4300
KDS/KDSO150H60/3 3000 150 970115 8 0,85 7000
KDS/KDSO200H60/3 3000 200 970120 4 1,09 9400
KDS/KDSO300H60/3 3000 300 970130 4 1,76 14600
KDS/KDSO400H60/3 3000 400 970140 2 2,14 19800
KDS/KDSO500H60/3 3000 500 970150 2 3,09 25000
KDS/KDSO600H60/3 3000 600 970160 2 3,56 30200
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
