18-Káblový žľab, rebrík a drôtenka-typ strop na 3 úrovniach

Informácie

Vzorová nenormová konštrukcia s funkčnou odolnosťou v požiari.





Príklad nenormovanej konštrukcie uloženia káblov v káblovom žľabe, rebríku a drôtenom žľabe typ strop bez použitia závitovej tyče.


  •    Hrúbka plechu káblového žľabu 1,0 mm.
  •    Hrúbka plechu káblového rebríka 1,2 mm.
  •    Konštrukcia bez závitovej tyče.
  •    Vzdialenosť podpier 1,5 m.
  •    Vzdialenosť priečok rebríka 300 mm.
  •    Maximálne zaťaženie na 1 úrovni 10 kg/m.
  •    Šírka káblového žľabu, rebríka a drôteného žľabu 100 alebo 200 mm.

XIX/40

Naspäť na začiatok ↑

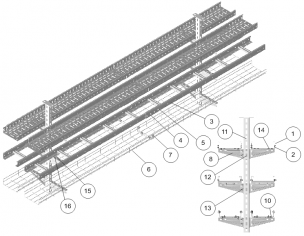

Zostava prvkov

P.č. Názov produktu Symbol Katalógové číslo Ks v závese
1 KGJ/KGOJ...H60 Žľab KGJ/KGOJ200H60/3 161016
2
 /
3,0 m
2 SGK... Skrutka s pol. hlav. + mat. (kpl.) SGKM6x12 651141
12
 /
3,0 m
3 DUD...H60N Rebrík DUD200H60/3N 466020
2
 /
3,0 m
4 LDC/LDOCH60 Spojka rebríka LDC/LDOCH60 461001
4
 /
3,0 m
5 SGK... Skrutka s pol. hlav. + mat. (kpl.) SGKM8x14 651241
16
 /
3,0 m
6 KDS/KDSO...H60 Drôtený žľab KDS/KDSO200H60/3 970120
2
 /
3,0 m
7 USSN/USSO Spojka drôteného žľabu USSN/USSO 900201
8
 /
3,0 m
8 WWS/WWSO... Výložník WWS/WWSO200 710520
6
 /
1,5 m
9 ZS/ZSO Držiak drôteného žľabu ZS/ZSO 901600
4
 /
1,5 m
10 WPCB... Nosník stropný WPCB1000 752010
1
 /
1,5 m
11 BR... Dištančný plech BR40 700100
3
 /
1,5 m
12 SM... Skrutka (komplet) SMM10x80 651043
6
 /
1,5 m
13 SGK... Skrutka s pol. hlav. + mat. (kpl.) SGKM6x12 651141
4
 /
1,5 m
14 SGK... Skrutka s pol. hlav. + mat. (kpl.) SGKM8x14 651241
4
 /
1,5 m
15 ZM/ZMO Príchytka rebríka ZM/ZMO 400700
4
 /
1,5 m
