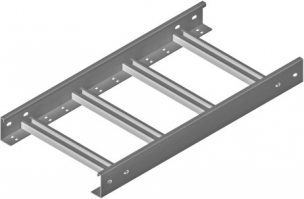

DGOD...H60N Rebrík

Informácie

POUŽITIE
Vedenie káblových trás s funkčnou odolonosťou v požiari.

MATERIÁL
Oceľ zinkovaná metódou  Sendzimira EN 10346:2011,

Na objednávku
L - lakovanie práškové ľubovoľnej farby,

  • STN 92 0205
  • ZP-27/2008
  • DIN 4102-12



  • Maximálne zaťaženie: 20 kg/m
  • Max. vzdialenosť podpier: 1,5 m

- pre spojenie 2 rebríkov je potrebné použiť 2 rebríkové spojky

  LDC/LDOCH60 a 8 kompletov skrutiek SGKM8x14,

- pre zmenu vedenia trasy vo vertikálnom smere je potrebné

  použiť 2 spojky otočné LGC/LGOCH60

  a 8 kompletov skrutiek SGKM8x14,

- pre zmenu vedenia trasy v horizontálnom smere je potrebné

  použiť 2 spojky uhlové LKD/LKDOCH60

  a 8 kompletov skrutiek SGKM8x14,



Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,2 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m
DGOD100H60/3N 3000 100 867010 2 2,01
DGOD100H60/6N 6000 100 867110 2 2,01
DGOD200H60/3N 3000 200 867020 2 2,24
DGOD200H60/6N 6000 200 867120 2 2,24
DGOD300H60/3N 3000 300 867030 2 2,47
DGOD300H60/6N 6000 300 867130 2 2,47
DGOD400H60/3N 3000 400 867040 2 2,81
DGOD400H60/6N 6000 400 867140 2 2,81
