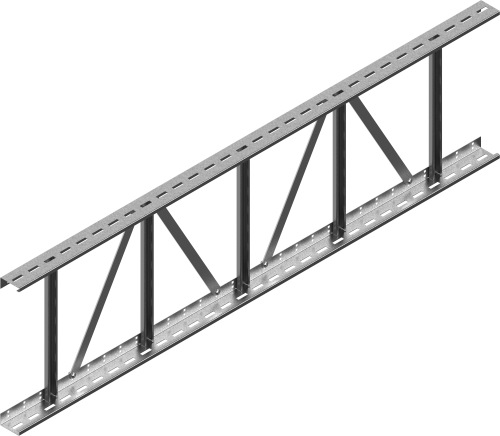

DUBP...H60 Rebrík na bočnú montáž

Informácie

Použitie



Správa káblov, najmä v prašných zariadeniach (cementárne, mlyny atď.).
Materiál
S - Oceľ pozinkovaná metódou Sendzimir PN-EN 10346:2015-09
Na požiadanie:
F - Oceľ pozinkovaná ponorom PN-EN ISO 1461:2023-02
E - Nerezová oceľ
L - Natreté v štandardných farbách RAL
Doplňujúce informácie
– Rebrík namontovaný spodnou časťou pri stene v horizontálnej polohe
– Rebrík s priečkami prispôsobenými na montáž káblových svoriek UK/UKO... a UKP...

Vedenie káblových trás, najmä v prašných zariadeniach (cementárne, mlyny atď.).

Materiál

S - Oceľ pozinkovaná metódou Sendzimir PN-EN 10346:2015-09

Na požiadanie:

F - Oceľ pozinkovaná ponorom PN-EN ISO 1461:2023-02

E - Nerezová oceľ

L - Natreté v štandardných farbách RAL

Doplňujúce informácie

  • Rebrík namontovaný spodnou časťou pri stene v horizontálnej polohe
  • Rebrík s priečkami prispôsobenými na montáž káblových príchytiek UK/UKO... a UKP...





Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,5 mm

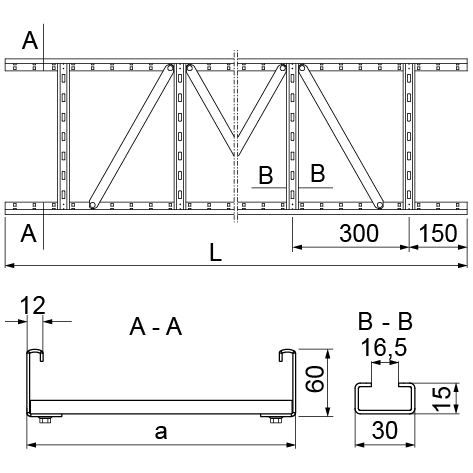

Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
DUBP100H60/3 3000 100 474202 4 2,42 4200
DUBP200H60/3 3000 200 474202 4 2,69 8400
DUBP300H60/3 3000 300 474302 2 2,97 12600
DUBP400H60/3 3000 400 474402 2 3,38 16800
DUBP500H60/3 3000 500 474502 2 3,51 21000
DUBP600H60/3 3000 600 474602 2 3,79 25200
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Príklady
