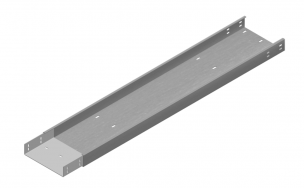

KZLP...H50 Žľab s privarenou spojkou

Informácie

POUŽITIE
Vedenie káblových trás rôzného typu.

MATERIÁL
Oceľ žiarovo zinkovaná ponorom EN ISO 1461:2011.

Na objednávku:

E - nerezová oceľ
L - lakovanie v štandardnej farbe RAL



  • K montáži odporúčame 10 kompletov skrutiek SGKFM6x12 alebo SGFM6x12.
  • Otvory na odvedenie vody a uchytenie káblov každých 500 mm.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,5 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KZLP50H50/3 3000 50 352705 6 2,40 2300
KZLP100H50/3 3000 100 352710 6 3,31 4800
KZLP200H50/3 3000 200 352720 4 4,65 9800
KZLP300H50/3 3000 300 352730 4 6,09 14800
KZLP400H50/3 3000 400 352740 2 7,52 19800
KZLP500H50/3 3000 500 352750 2 9,06 24800
KZLP600H50/3 3000 600 352760 2 10,50 29800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
Naspäť na začiatok ↑

Súvisiace produkty

Počet súvisiacich produktov 11

 KZP...H50 Žľab
KKZP...H50 Koleno žľabu 90°
KKZMP...H50 Koleno žľabu 45°
TKZP...H50 T-kus žľabu
CZKZP...H50 Križovatka žľabu
LZZP...H50 Oblúk žľabu vonkajší 90°
LZZMP...H50 Oblúk žľabu vonkajší 45°
LZWP...H50 Oblúk žľabu vnútorný 90°
LZWMP...H50 Oblúk žľabu vnútorný 45°
TRZP...H50 T-redukcia žľabu symetrická
RKZP...H50 Redukcia žľabu symetrická
