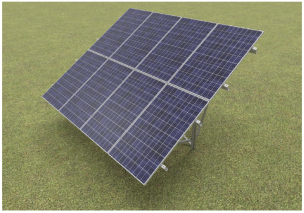

Konštrukcia W-V2G1-30° (voliteľne 25°)
Informácie
Popis konštrukcie:
Kompletný nosný systém, ktorý umožňuje montáž dvoch radov panelov vo vertikálnom usporiadaní.
Technický popis:
Materiály nosného systému:
MC - Konštrukčná oceľ triedy S250GD a S350GD s povlakom Magnelis®, pre nosné prvky ZM430, pre prvky montované nad zemou ZM310
A - Hliník
E - Nerezová oceľ
F - Oceľ žiarovo (lamelovo) zinkovaná ponorom
- Konštrukcia prešla skúškou pevnostného zaťaženia.
Usporiadanie panelov:
- vertikálne - V
Podmienky terénu:
- pôda s dobrou/vysokou únosnosťou
Montážne varianty konštrukcie:
- konštrukcia W-V2G1 - nosné C-uholníky zatĺkané do zeme (hĺbka kotvenia závisí od podmienok terénu)
- konštrukcia W-V2K1 - nosné C-uholníky kotvené na betónový základ
- konštrukcia W-V2B1 - nosné C-uholníky zalievané betónom min. B20, v otvoroch vykonaných v zemi (veľkosť otvoru a hĺbka kotvenia závisí od podmienok terénu)
- konštrukcia W-V2S1 - na objednávku zemná skrutka s predprípravou na uchytenie nosných C-uholníkov
Záruka:
Firma BAKS poskytuje 10 rokov záručnej doby na prvky,
ktoré sú súčasťou nosnej konštrukcie, len ak spĺňajú všetky
podmienky záruky určené výrobcom.
Možnosť predĺženia záruky.
|
|
|
|
