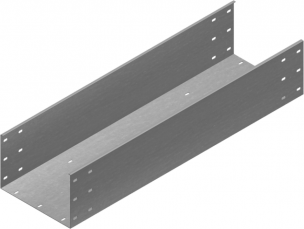

KZC...H200 Žľab

Informácie

POUŽITIE
Vedenie káblových trás rôzného typu.

MATERIÁL
Oceľ žiarovo zinkovaná ponorom EN ISO 1461:2011.

Na objednávku:

E - nerezová oceľ EN 10088
L - lakovanie práškové ľubovoľnej farby

  • Otvory na odvedenie vody a uchytenie káblov každých 500 mm.
  • Pre stabilné spojenie 2 žľabov odporúčame 2 spojky LZCH200 alebo 1 spojku LCC...H200 a 24 skrutiek SGKFM8x14 alebo SGFM8x14.
http://strader.sk/uploads/000052/0523.png




Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 2,0 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KZC200H200/3 3000 200 370420 2 10,21 39800
KZC300H200/3 3000 300 370430 2 11,04 59800
KZC400H200/3 3000 400 370440 2 13,51 79800
KZC500H200/3 3000 500 370450 2 15,16 99800
KZC600H200/3 3000 600 370460 2 16,80 119800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
Naspäť na začiatok ↑

Súvisiace produkty

Počet súvisiacich produktov 14

 KZLC...H200 Žľab s privarenou spojkou
LZCH200 Spojka žľabu
LCC...H200 Spojka žľabu C
LZGCH200 Spojka žľabu otočná
KKZC...H200 Koleno žľabu 90°
KKZMC...H200 Koleno žľabu 45°
TKZC...H200 T-kus žľabu
CZKZC...H200 Križovatka žľabu
LZZC...H200 Oblúk žľabu vonkajší 90°
LZZMC...H200 Oblúk žľabu vonkajší 45°
LZWC...H200 Oblúk žľabu vnútorný 90°
LZWMC...H200 Oblúk žľabu vnútorný 45°
TRZC...H200 T-redukcia žľabu symetrická
RKZC...H200 Redukcia žľabu symetrická
