Konštrukcia DS-V1N (plechová krytina)
Informácie
Popis konštrukcie:

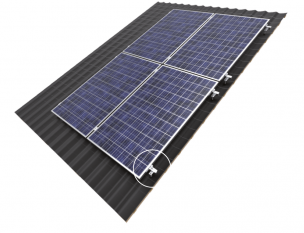

Kompletný nosný systém, ktorý umožňuje montáž ľubovoľného počtu panelov vo vertikálnom usporiadaní na šikmú strechu pokrytú plechovou krytinou.
Technický popis:
Materiály nosného systému:
A - Hliník
E - Nerezová oceľ
F - Oceľ žiarovo (lamelovo) zinkovaná ponorom
- Konštrukcia prešla skúškou pevnostného zaťaženia.
- Montáž skrutiek s dvojitým závitom do strešných krokiev.
- Odporúčaná vzdialenosť medzi skrutkami je 0,8 - 1 m.
Usporiadanie panelov:
- horizontálne - H
- vertikálne - V
Výhody:
- veľký rozsah vyškových nastavení hliníkových profilov vzhľadom na strechu vďaka dlhej závitovej časti skrutky
- ďalšie prispôsobenie polohy hliníkových profilov vďaka pozdĺžnemu otvoru v adaptéri AD...E
- výroba prvkov z nerezovej ocele a hliníka zaručuje veľmi vysokú odolnosť proti korózii
- stabilitu konštrukcie zaručuje použitie hliníkového profilu so špeciálne profilovaným prierezom
- skrutky s dvojitým závitom vybavené gumou zaisťujú základné utesnenie otvoru v strešnej krytine
Záruka:
Firma BAKS poskytuje 10 rokov záručnej doby na prvky,
ktoré sú súčasťou nosnej konštrukcie, len ak spĺňajú všetky
podmienky záruky určené výrobcom.
|
|
|
