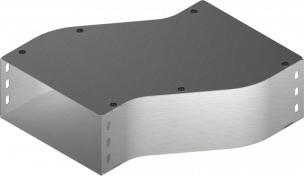

OPZBJ...H100 Obchádzka žľabu horizontálna

Informácie

POUŽITIE
Obchádzka prekážky v horizontálnom smere káblovej trasy.

MATERIÁL
Oceľový plech zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľový plech žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ EN 10088,
L - lakovanie práškové ľubovoľnej farby.


  • K montáži je potrebné použiť skrutky SGKM6x12 alebo SGM6x12

          a spojku LPLH100 alebo LPPH100.

  • Kryty sú súčasťou tvarovky.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,0 mm
Symbol Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť [kg]
OPZBJ100H100 100 117710 2 1,08
OPZBJ150H100 150 117715 2 1,34
OPZBJ200H100 200 117720 2 1,60
OPZBJ300H100 300 117730 2 2,14
OPZBJ400H100 400 117740 2 2,66
OPZBJ500H100 500 117750 2 3,40
OPZBJ600H100 600 117760 2 3,74
