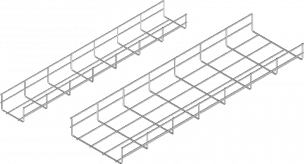

KDS/KDSO...H60E Drôtený žľab

Informácie

POUŽITIE

Drôtené káblové žľaby s požiarnou odolnosťou slúžiace

na vedenie káblových trás s funkčnou odolonosťou v požiari

podľa:

  • STN 92 0205
  • ZP-27/2008
  • DIN 4102-12

MATERIÁL

Drôt z nerezovej ocele.

Na objednávku:

L - lakovanie v štandardnej farbe RAL

Technické informácie

Pri spájaní drôtených žľabov pre šírku:

- 60 mm je potrebné použiť 2x USSN/USSO

- 100 až 200 mm je potrebné použiť min. 3x USSN/USSO

- 300 až 400 mm je potrebné použiť min. 4x USSN/USSO

- 500 až 600 mm je potrebné použiť min. 5x USSN/USSO

Maximálne zaťaženie:

KDSO60H60/3: 2 kg/m
KDSO100 - 600H60/3: 20 kg/m
Maximálna vzdialenosť podpier: 1,5 m.

Drôtené žľaby sú nenormovaná konštrukcia.

Naspäť na začiatok ↑

Verzie

Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal.
KDS/KDSO60H60/3E 3000 60 960101 8
KDS/KDSO100H60/3E 3000 100 960102 8
KDS/KDSO150H60/3E 3000 150 960103 8
KDS/KDSO200H60/3E 3000 200 960104 8
KDS/KDSO300H60/3E 3000 300 960105 4
KDS/KDSO400H60/3E 3000 400 960106 2
KDS/KDSO500H60/3E 3000 500 960107 2
KDS/KDSO600H60/3E 3000 600 960108 2
