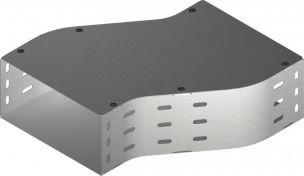

OPZP...H100 Obchádzka žľabu horizontálna

Informácie

POUŽITIE
Obchádzka prekážky v horizontálnom smere káblovej trasy.

MATERIÁL
Oceľový plech zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľový plech žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ EN 10088,
L - lakovanie práškové ľubovoľnej farby.


  • K montáži je potrebné použiť skrutky SGKM6x12 alebo SGM6x12

          a spojku LPLH100 alebo LPPH100.

  • Kryty sú súčasťou tvarovky.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,5 mm
Symbol Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť [kg]
OPZP100H100 100 113810 10 1,62
OPZP150H100 150 113815 10 2,00
OPZP200H100 200 113820 4 2,38
OPZP300H100 300 113830 4 3,32
OPZP400H100 400 113840 2 3,96
OPZP500H100 500 113850 2 5,08
OPZP600H100 600 113860 2 5,60
