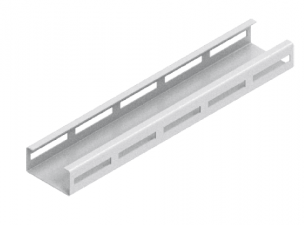

CWC100H50...NMC C-uholník zosilnený

Informácie

POUŽITIE
Priama podpora panelov a montáž držiakov panelov.

VÝHODY

  • predĺžená a zosilnená perforácia umožňuje montáž panelov rôznych rozmerov bez nutnosti vŕtania dodatočných otvorov
    do C-uholníka
  • rozšírená perforácia umožňuje použitie rombových matíc na rýchlu montáž
  • rovnaká veľkosť perforácie na oboch stranách umožňuje inštaláciu v akejkoľvek polohe

MATERIÁL

Oceľ S350GD s povlakom: Magnelis®, MagiZinc®, PosMAC

POZOR!

  • Na montáž použite skrutky SGKFM10x20.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 2,0 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Výška H [mm] Hmotnosť [kg] Obsah balenia
CWC100H50/3,3NMC 3264 100 857633 50 9,96 4 ks
CWC100H50/4,4NMC 4386 100 857644 50 13,38 4 ks
CWC100H50/6,6NMC 6630 100 857566 50 20,23 4 ks
