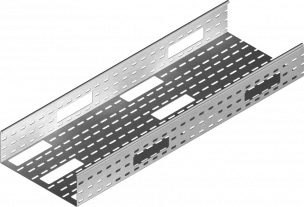

KAJ...H110 Žľab

Informácie

Použitie:

Umožňuje bezpečné vedenie káblov cez bok žľabu KAJ

Materiál:

Oceľový plech žiarovo zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľ žiarovo zinkovaná ponorom EN ISO 1461:2011 na objednávku KAJ...nad 300m
E - nerezová oce¾ EN 10088
L - lakovanie v štandardnej farbe RAL



Spájanie žľabov iba za pomocí spojok (chýbajúci výsek na boku žľabu).
K montáži je potrebné použi skrutky SGKM6x10 alebo SGM6x10.
Kryty na ž¾aby a na tvarovky sú na stranách:153-162

Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,0 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KAJ100H110/3 3000 100 180816 12 2,27 10800
KAJ150H110/3 3000 150 180916 6 2,60 16300
KAJ200H110/3 3000 200 181016 6 2,92 21800
KAJ300H110/3 3000 300 181116 6 3,57 32800
KAJ400H110/3 3000 400 181216 4 4,21 43800
KAJ500H110/3 3000 500 181316 2 4,86 54800
KAJ600H110/3 3000 600 181416 2 5,50 65800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
