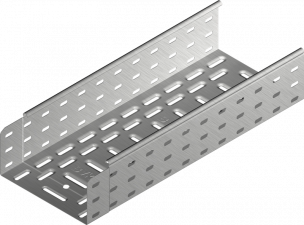

KGL...H110 Žľab

Informácie

Použite
Vedenie káblových trás rôzneho typu.

Materiál

Oceľový plech zinkovaný metódou  Sendzimira EN 10346:2011.

Na objednávku

L - lakovanie práškové ľubovoľnej farby.



Pozor

Na montáž použite komplety skrutiek SGK M6x10 alebo SG M6x10.

Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 0,7 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KGL100H110/3 3000 100 120110 4 1,67 10800
KGL150H110/3 3000 150 120115 4 1,94 16300
KGL200H110/3 3000 200 120120 4 2,19 21800
KGL300H110/3 3000 300 120130 2 2,68 32800
KGL400H110/3 3000 400 120140 2 3,18 43800
KGL500H110/3 3000 500 120150 2 3,68 54800
KGL600H110/3 3000 600 120160 2 4,18 65800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
