Konštrukcia DP-DTHWN-WZ (konštrukcia lepená)

Informácie

Popis konštrukcie:

Kompletný nosný systém na montáž fotovoltaických panelov
trechu pokrytu lepenkou alebov horizontálnom uložení na plochú s
membránou pod uhlom 10, 15 a 20° bez narušenia strešného plášťa
a bez použitia dodatočného zaťaženia od betónových blokov.

Technický popis:

Materiály nosného systému:

MC - Konštrukčná oceľ s povlakom: Magnelis®, MagiZinc®, PosMAC

A - Hliník

E - Nerezová oceľ

F - Oceľ žiarovo (lamelovo) zinkovaná ponorom

  • Konštrukcia prešla skúškou pevnostného zaťaženia.
Montážne varianty konštrukcie:
  • lepená
  • kotvená do strešného plášťa
  • zaťažená (po použití gumených antivibračných podložiek a zaťažových betónových blokov)
  • na hliníkových lištách
Výhody:
  • rýchla montáž a nízka cena
  • výrobené z plechu s povlakom Magnelis®, MagiZinc®, PosMAC garantuje vysokú odolnosť proti korózii
  • malý počet komponentov a jeden typ skrutiek výrazne skracuje čas inštalácie
  • možnosť montáže panelov ľubovoľnej dĺžky
  • bez zásahu do strešného plášťa
  • žiadné dodatočne zaťaženie konštrukcie
  • univerzálne držiaky panelov v rozsahu 30-40 mm
Záruka:
Firma BAKS poskytuje 10 rokov záručnej doby na prvky,
ktoré sú súčasťou nosnej konštrukcie, len ak spĺňajú všetky
podmienky záruky určené výrobcom.
Naspäť na začiatok ↑

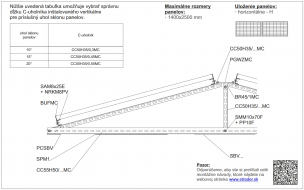

Zostava prvkov

Počet panelov: Hrúbka panelu: Spôsob montáže/sklon panelov:
P.č. Názov produktu Symbol Katalógové číslo Počet kusov v konštrukcii
1 CC50H35...MC C-uholník CC50H35/3,3MC 895333
4
2 CC50H35...MC C-uholník CC50H35/2,2MC 895322
4
3 LCCW50H35MC Spojka LCCW50H35MC 620415
4
4 CC55H50...MC C-uholník CC55H50/3MC 895430
3
5 CP50H35...MC C-uholník CP50H35/1,5MC 895615
6
6 CP50H35...MC C-uholník CP50H35/0,3MC 895603
3
7 PGWZMC Základňa horná východ-západ PGWZMC 878000
3
8 BUFMC Držiak panela bočný BUFMC 897334
16
9 SAM8...E Skrutka SAM8x25E 898525
16
10 NRKM8PV Matica rombová NRKM8PV 660246
16
11 PS...E Podložka pružná PS8E 166794
1
12 PW8E Podložka veľkoplošná PW8E 660944
1
13 SPM1 Oceľová montážna doska na plochú strechu SPM1 858023
6
14 PCSBV Základňa C-uholníka s antivibračnou gumou PCSBV 858431
6
15 SGKFM10x20PV Skrutka s polguľovou hlavou + matica s golierom vrúbkovaným (kpl.) SGKFM10x20PV 651643
1
16 SMM10x70F Skrutka (komplet) SMM10x70F 65114197
1
17 PP10F Podložka PP10F 6505443
1
18 BR45/1MC Dištančný plech BR45/1MC 7041455
3
