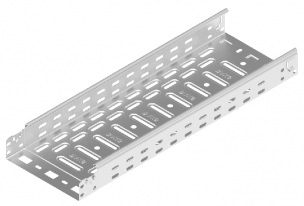

KFL...H60 Žľab KLIK

Informácie

POUŽITIE
Vedenie káblových trás.

MATERIÁL
Oceľový plech zinkovaný metódou Sendzimira EN 10346:2015-09,

Na objednávku:

L - lakovanie v štandardnej farbe RAL.



POZOR!
KLIK-KLAK spájanie žľabov. K zabezpečeniu ochrany pospojovaním

je potrebné použiť 1 komplet  skrutiek SGKM6x12 alebo SGM6x12.

Výhody nového systému:

  • Rýchla a jednoduchá montáž
  • Stabilný klik-klak spoj
  • Hlboké pretlačenie otvorov na dne žľabu zvyšuje pevnostné parametre žľabu
  • Hustá preforácia s pretlačeniami umožňuje vynikajúcu výmenu tepla a je navrhnutá tak aby bolo možné namontovať výložníky BAKS v ľubovoľnom mieste trasy
  • Otvory Ø11 na dne žľabu umožňujú ich vešanie na závitové tyče

Návod na montáž

STRADER TV - Inštruktážne video montáže KLIK žľabov.





Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 0,7 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KFL50H60/2 2000 50 160923 4 0,98 2900
KFL50H60/3 3000 50 161023 4 0,98 2900
KFL100H60/2 2000 100 161123 4 1,17 5800
KFL100H60/3 3000 100 161223 4 1,17 5800
KFL150H60/2 2000 150 161323 4 1,43 8800
KFL150H60/3 3000 150 161423 4 1,43 8800
KFL200H60/2 2000 200 161523 4 1,63 11800
KFL200H60/3 3000 200 161623 4 1,63 11800
KFL300H60/2 2000 300 161723 4 2,23 17800
KFL300H60/3 3000 300 161823 4 2,23 17800
KFL400H60/2 2000 400 161923 4 2,60 23800
KFL400H60/3 3000 400 162023 4 2,60 23800
Pridaj do projektu
Naspäť na začiatok ↑

Dokumentácia

11 Kablove zlaby H60-KLIK_n.pdf
Veľkosť: 10,91 MB | Dátum: 16/06/2016
