Konštrukcia DP-DNHWE (konštrukcia lepená)

Informácie

Popis konštrukcie:

Kompletný nosný systém na montáž fotovoltaických panelov
trechu pokrytu lepenkou alebov horizontálnom uložení na plochú s
membránou pod uhlom 10, 15 a 20° bez narušenia strešného plášťa
a bez použitia dodatočného zaťaženia od betónových blokov.

Technický popis:

Materiály nosného systému:

MC - Konštrukčná oceľ s povlakom: Magnelis®, MagiZinc®, PosMAC
A - Hliník
E - Nerezová oceľ
F - Oceľ žiarovo (lamelovo) zinkovaná ponorom

  • Konštrukcia prešla skúškou pevnostného zaťaženia.
Montážne varianty konštrukcie:
  • lepená
  • kotvená do strešného plášťa
  • zaťažená (po použití gumených antivibračných podložiek a zaťažových betónových blokov)
  • na hliníkových lištách
Výhody:
  • rýchla montáž a nízka cena
  • výrobené z plechu s povlakom Magnelis®, MagiZinc®, PosMAC garantuje vysokú odolnosť proti korózii
  • malý počet komponentov a jeden typ skrutiek výrazne skracuje čas inštalácie
  • plynulá regulácia rozostupu držiakov v nosnom C-uholníku
  • možnosť montáže panelov ľubovoľnej dĺžky
  • bez zásahu do strešného plášťa
  • žiadné dodatočne zaťaženie konštrukcie
  • univerzálne držiaky panelov v rozsahu 30-40 mm

Upozornenie!
Pred výberom tejto konštrukcie a následnou inštaláciou panelov na konštrukcie typu DP-DNH...E je potrebné overiť:
1. Rozmer inštalovaných panelov max. 1150x2100 mm.
2. V montážnom návode inštalovaného panela výrobcu zároveň overte možnosť montáže, ktorú konštrukcia DP-DNH...E ponúka, t.j. či je vôbec povolené upevnenie daného panela držiakmi na kratšej strane panela v rohoch, tiež aké je maximálne zaťaženie panela pri danom spôsobe upevnenia.
Poznámka:
Spôsob uchytenia panelov na konštrukcii typu DP-DNH...E značne znižuje deklarované statické zaťaženie t.j. maximálnu prítlačnú a vztlakovú silu panela, preto je potrebné overiť, či povolené zaťaženie na inštalovanom paneli sú dostačujúce pre konkrétne miesto inštalácie v súvislosti so zaťažením snehom a vetrom.


Záruka:
Firma BAKS poskytuje 10 rokov záručnej doby na prvky,
ktoré sú súčasťou nosnej konštrukcie, len ak spĺňajú všetky
podmienky záruky určené výrobcom.
Naspäť na začiatok ↑

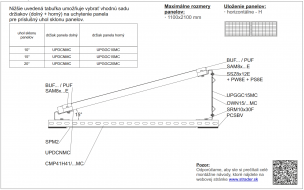

Zostava prvkov

Počet panelov: Hrúbka panelu: Spôsob montáže/sklon panelov:
P.č. Názov produktu Symbol Katalógové číslo Počet kusov v konštrukcii
1 CMP41H41...MC C-uholník montážny CMP41H41/1,2MC 856211
5
2 UPDMC Držiak panela dolný UPDMC 857016
5
3 UPG...MC Držiak panela horný UPG10MC 878110
5
4 OWN...MC Univerzálny veterný štít OWN10/2,4MC 851024
4
5 BUF... Držiak panela bočný BUF35 897335
4
6 PUF Držiak panela stredový PUF 897300
6
7 SAM8...E Skrutka SAM8x30E 898530
10
8 NKZM...E Matica s golierom vrubkovaným NKZM8E 890008
1
9 SMM...F Skrutka (komplet) SMM8x16F 6505414
1
10 SPM2 Oceľová montážna doska na plochú strechu SPM2 858024
5
11 SRM...F Skrutka (komplet) SRM8x30F 8901024
10
12 PUP Uzemňovacia podložka pre rámy fotovoltaických panelov PUP 897303
3
13 PW8E Podložka veľkoplošná PW8E 660944
1
14 PCSBV Základňa C-uholníka s antivibračnou gumou PCSBV 858431
10
15 NOWPAL40x40SR Ochranná koncovka profilu hliníkového NOWPAL40x40SR 890404
10
16 SSZ8x12E Skrutka SSZ8x12E 99998121
1
17 PS...E Podložka pružná PS8E 166794
1
Pridaj vybrané do projektu Pridaj všetko do projektu
Zadajte počet konštrukcií [ks]:
Prepočítaj
Naspäť na začiatok ↑
